Место происхождения: | КИТАЙ |
---|---|
Фирменное наименование: | OUQI |
Сертификация: | ISO9001:2008 ISO14001:2004 |
Номер модели: | Прямой хладоагент штанги |
Количество мин заказа: | 10pc |
Цена: | negotiable |
Упаковывая детали: | пластиковая коробка/коробка + коробки |
Время доставки: | Стандартные продукты в одной неделе |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности: | 5000kgs в месяц |
Материал: | Кобальт 8% | Ранг ISO: | K2 |
---|---|---|---|
диаметр: | 8mm | ID: | 1.0mm +/--0,15 |
Допуск: | Спеченное сырцовое | Шероховатость поверхности: | Ра 3,2 |
Циркулярность: | 0.1-0.2 | прямота: | 0.1-0.2 |
Плотность: | 14,55 | Твердость: | HV30 1720 |
T.R.S: | 3800 | Размер зерна: | Штраф 0,7 |
Высокий свет: | Цементированный карбид штанга с прямым отверстием,карбид штанга 8mm с прямым отверстием |

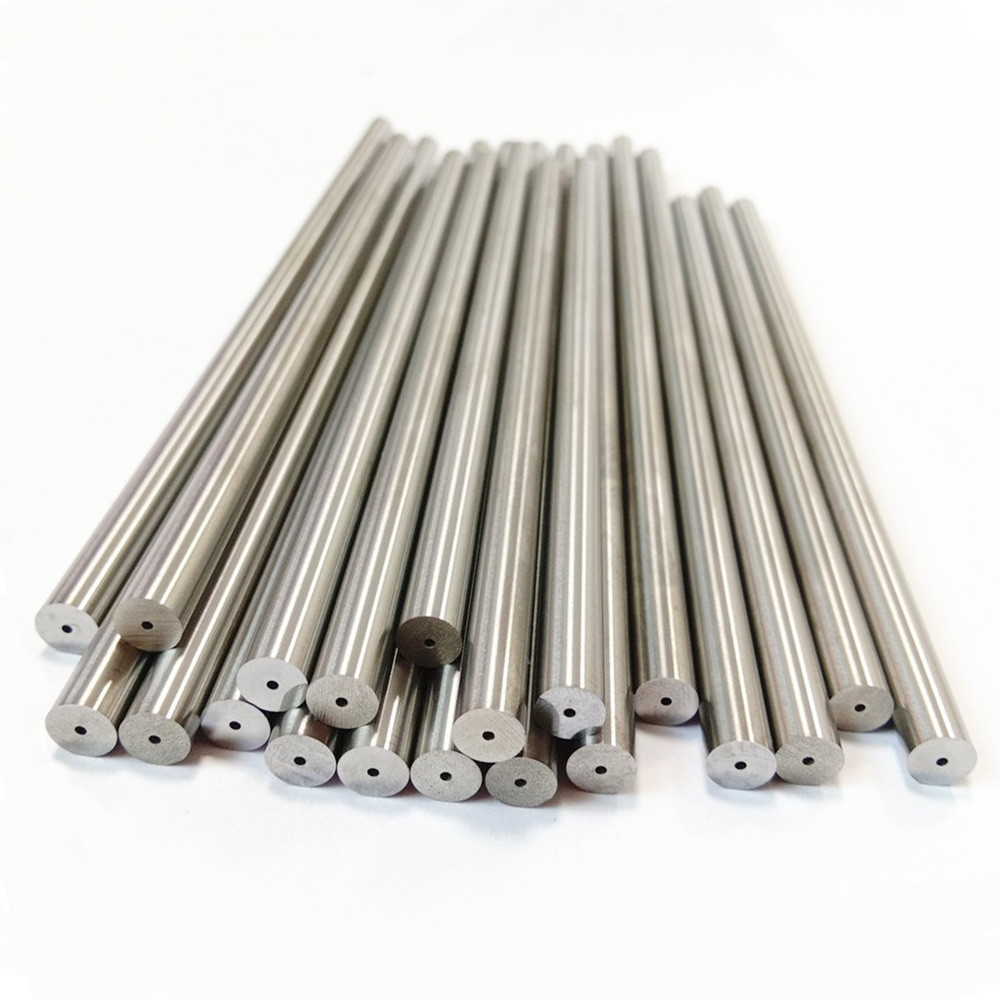

OD8mm цементировало штанги карбида с прямыми штангами отверстия для сверля пробелов
Спецификации:
Наружный диаметр 8mm h6 -0,008
Внутренний диаметр: 1.0mm ±0.15
Длина: 330mm 0/+5mm или обрабатыванный изделие на определенную длину
Шероховатость поверхности:
Ра 6,3 как спеченное сырцовое
Схема данных ранга карбида
Ранг K20 ISO
Содержание кобальта: 8%
Отдохните WC 92%
Плотность 14,55g/cm3
Твердость HV30 1720
Сломайте твердость K1c 9,5
Поперечный 3800 N/mm2 прочности повреждения
Размер зерна 0.7μm
Регулярный размер для штаног одного центральных карбида отверстия:
Наружный диаметр mm | Внутренний диаметр mm | Длина mm | |||
OD | Tol. | ID | Tol. | Длина | Tol. |
2,50 | +0.2/+0.5 | 0,3 | ±0.1 | 330 | 0/+5.0 |
4,00 | +0.2/+0.6 | 1,0 | ±0.15 | 330 | 0/+5.0 |
5,00 | 1,0 | ±0.15 | 330 | 0/+5.0 | |
5,00 | 1,5 | ±0.15 | 330 | 0/+5.0 | |
6,00 | 1,0 | ±0.15 | 330 | 0/+5.0 | |
6,00 | 1,5 | ±0.15 | 330 | 0/+5.0 | |
8,00 | 1,0 | ±0.15 | 330 | 0/+5.0 | |
8,00 | 1,5 | ±0.15 | 330 | 0/+5.0 | |
9,00 | +0.3/+0.7 | 1,0 | ±0.15 | 330 | 0/+5.0 |
10,00 | 1,0 | ±0.15 | 330 | 0/+5.0 | |
10,00 | 2,0 | ±0.2 | 330 | 0/+5.0 | |
11,00 | 1,0 | ±0.15 | 330 | 0/+5.0 | |
12,00 | 1,0 | ±0.15 | 330 | 0/+5.0 | |
12,00 | 2,0 | ±0.2 | 330 | 0/+5.0 | |
14,00 | 2,0 | ±0.2 | 330 | 0/+5.0 | |
16,00 | +0.4/+0.8 | 2,0 | ±0.2 | 330 | 0/+5.0 |
16,00 | 3,0 | ±0.25 | 330 | 0/+5.0 | |
18,00 | 3,0 | ±0.25 | 330 | 0/+5.0 | |
20,00 | 3,0 | ±0.25 | 330 | 0/+5.0 | |
22,00 | 3 | ±0.25 | 330 | 0/+5.0 | |
24,00 | 4 | ±0.30 | 330 | 0/+5.0 | |
25,00 | 5 | ±0.35 | 330 | 0/+5.0 |
Наружный диаметр mm | TK mm | Внутренний диаметр mm | Отступление отверстий ≤ положения (mm) a |
Длина mm | ||||
OD | Tol. | TK | Tol. | ID | Tol. | Длина | Tol. | |
4,30 | +0/+0.3 | 1,8 | -0.4/0 | 0,800 | ±0.1 | 0,15 | 330 | 0/+5.0 |
5,30 | 2,0 | -0.4/0 | 0,800 | ±0.1 | 0,20 | 330 | 0/+5.0 | |
6,30 | 3,0 | -0.5/0 | 1,000 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
7,30 | 3,5 | -0.5/0 | 1,000 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
8,30 | 4,0 | -0.6/0 | 1,000 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
9,30 | 4,0 | -0.6/0 | 1,400 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
10,30 | 5,0 | -0.6/0 | 1,400 | ±0.15 | 0,20 | 330 | 0/+5.0 | |
11,30 | +0/+0.4 | 5,0 | -0.6/0 | 1,400 | ±0.15 | 0,28 | 330 | 0/+5.0 |
12,30 | 6,0 | -0.6/0 | 1,750 | ±0.15 | 0,30 | 330 | 0/+5.0 | |
13,30 | 6,0 | -0.6/0 | 1,750 | ±0.15 | 0,34 | 330 | 0/+5.0 | |
14,30 | 7,0 | -0.6/0 | 1,750 | ±0.15 | 0,37 | 330 | 0/+5.0 | |
15,30 | 8,0 | -0.6/0 | 2,000 | ±0.2 | 0,37 | 330 | 0/+5.0 | |
16,30 | 8,0 | -0.6/0 | 2,000 | ±0.2 | 0,40 | 330 | 0/+5.0 | |
17,30 | +0/+0.6 | 9,0 | -0.6/0 | 2,000 | ±0.2 | 0,47 | 330 | 0/+5.0 |
18,30 | 9,0 | -0.6/0 | 2,000 | ±0.2 | 0,50 | 330 | 0/+5.0 | |
19,30 | 9,0 | -0.6/0 | 2,000 | ±0.2 | 0,50 | 330 | 0/+5.0 | |
20,30 | 10,0 | -0.8/0 | 2,500 | ±0.25 | 0,50 | 330 | 0/+5.0 |
Общий допуск для h6 закончил земные твердые штанги карбида | ||||||||||
Диаметр | Μm допуска | Длина | Допуск | Прямота | Допуск | Циркулярность | Допуски | |||
<3,0 | -6/0 | <100,0 | +0.5/+1.0 | <4,0 | 0,07 | <3> | 2,0 микронов | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0,06 | 3,0 до 6,0 | 2,5 микронов | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0,05 | 6,1-10,0 | 3,0 микронов | |||
10.0-18.0 | -11/0 | >12,5 | 0,04 | 10,1-18,0 | 3,5 микронов | |||||
18.0-30.0 | -13/0 | 18,1 до 30,0 | 4,0 микронов | |||||||
30.0-50.0 | -16/0 | 30,1 до 50,0 | 5,0 микронов |
Наши штанги карбида вольфрама:
